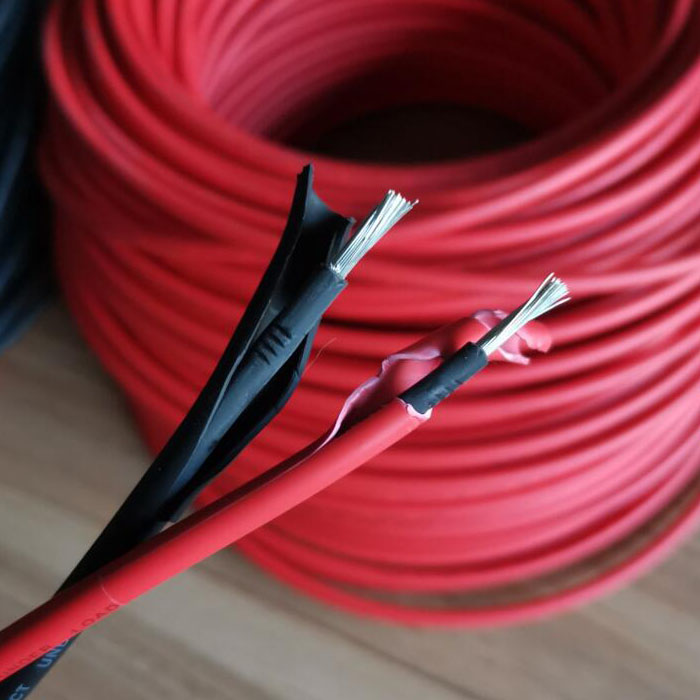

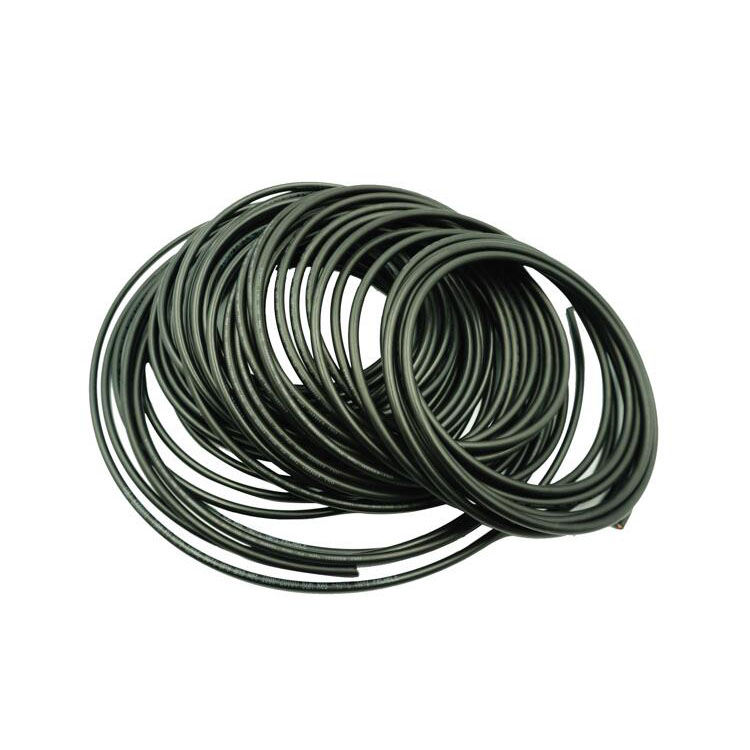

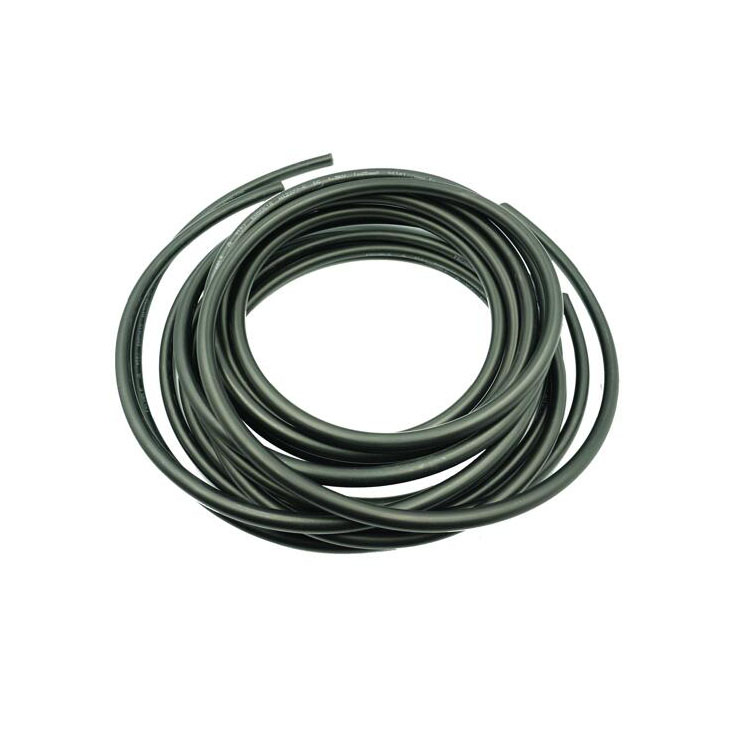

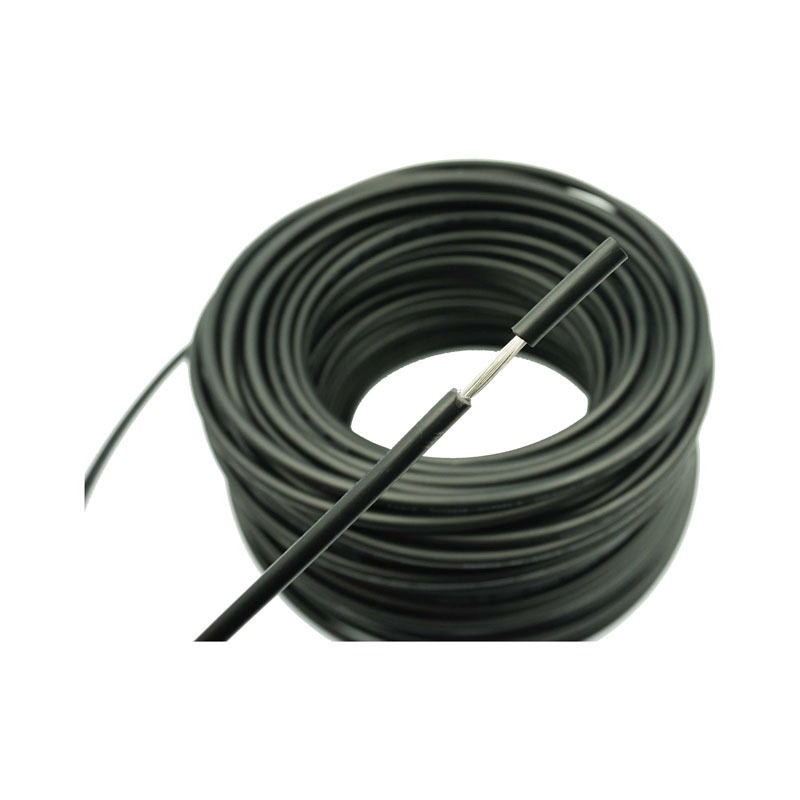

Kabel fotowoltaiczny z czystej miedzi cynowanej IEC 62930 składa się zwykle z wielożyłowego kabla miedzianego. Inny model ma inny przekrój przewodu. Typowe modele splotów to 56 i 84, patrz 4 mm² i 6 mm². Nasz kabel (kabel fotowoltaiczny z czystej miedzi cynowanej) został specjalnie zaprojektowany i wybrany pod kątem wysokiej odporności na ciepło, warunki atmosferyczne i promieniowanie UV, aby zapewnić długoterminową stabilną pracę w środowisku zewnętrznym. Kabel fotowoltaiczny z cynowanej miedzi jest instalowany pomiędzy panelami słonecznymi i podłączony do falownika. Kiedy słońce świeci na panele fotowoltaiczne, wytwarzają one prąd stały, który jest przesyłany do falownika za pomocą kabla fotowoltaicznego. Falownik następnie przekształca prąd stały na prąd przemienny i dostarcza go do sprzętu lub sieci, która ma być używana. Dostarczamy wysokiej jakości kable specjalnie zaprojektowane i wyprodukowane do łączenia różnych komponentów systemu wytwarzania energii słonecznej i przesyłania energii DC/AC.
EN50618 Obciążalność prądowa kabli określona w normie
Tabela A.2 — Zalecane użycie kabli w systemach fotowoltaicznych
| 1 | 2 | 3 |
| Budowa | Zalecane użycie | Uwagi |
| Kable do systemów PV H1Z2Z2-K | Przeznaczony do stosowania w instalacjach PV m.in. wg. zgodnie z HD 60364-7-712. Przeznaczone są do stałego użytku na zewnątrz i wewnątrz, do swobodnego przemieszczania, swobodnego zawieszania i montażu na stałe. Montaż również w przewodach i kanałach na, w lub pod tynkiem oraz w urządzeniach. Nadaje się do stosowania w/na sprzęcie z izolacją ochronną (klasa ochrony II) Są z natury odporne na zwarcia i zwarcia doziemne zgodnie z art. zgodnie z HD 60364-5-52. |
Zalecane promienie gięcia podano w EN 50565-1:2014, Tabela 3 Maks. temperatura przechowywania: + 40 ℃ Min. temperatura montażu i obsługi: - 25 ℃ |
Tabela A.3 — Obciążalność prądowa kabli fotowoltaicznych
|
Nominalna powierzchnia przekroju poprzecznego
mm2
|
Obciążalność prądowa w zależności od metody instalacji | ||
|
Pojedynczy kabel wolny w powietrzu
A
|
Pojedynczy kabel na powierzchni
A
|
Dwa obciążone kable stykają się na powierzchni
A
|
|
| 1,5 | 30 | 29 | 24 |
| 2,5 | 41 | 39 | 33 |
| 4 | 55 | 52 | 44 |
| 6 | 70 | 67 | 57 |
| 10 | 98 | 93 | 79 |
| 16 | 132 | 125 | 107 |
| 25 | 176 | 167 | 142 |
| 35 | 218 | 207 | 176 |
| 50 | 276 | 262 | 221 |
| 70 | 347 | 330 | 278 |
| 95 | 416 | 395 | 333 |
| 120 | 488 | 464 | 390 |
| 150 | 566 | 538 | 453 |
| 185 | 644 | 612 | 515 |
| 240 | 775 | 736 | 620 |
| Temperatura otoczenia: 60 ℃ (pozostałe temperatury otoczenia patrz tabela A.4) max. temperatura przewodnika: 120 ℃. | |||
| UWAGA Przewidywany okres użytkowania przy max. temperatura przewodu 120 ℃ i przy max. temperatura otoczenia 90 ℃ jest ograniczona do 20 000 godzin. | |||
