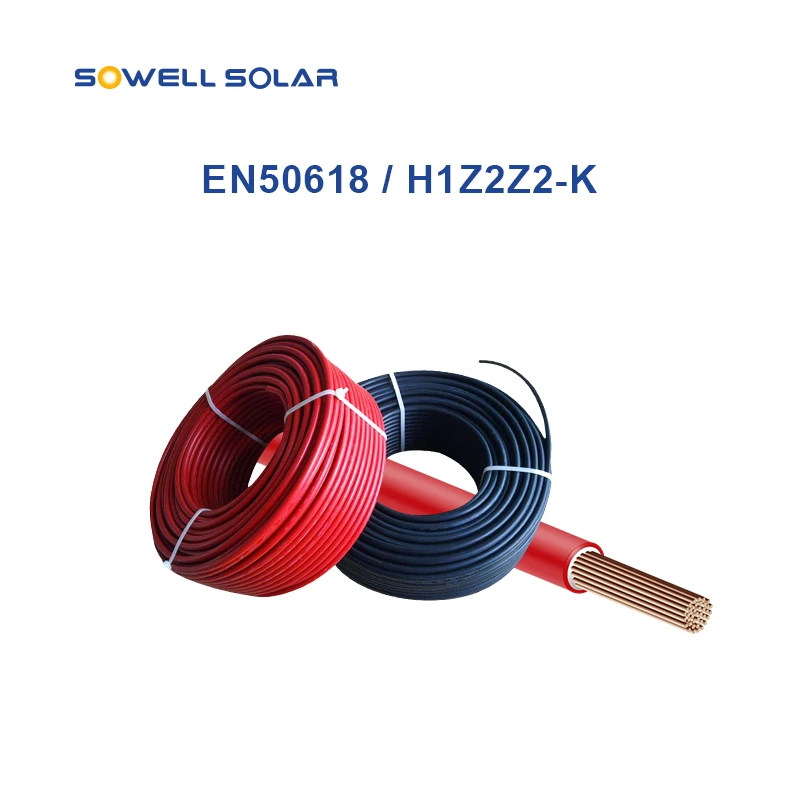

Ten bezhalogenowy, usieciowany, dwuwarstwowy kabel fotowoltaiczny (PV) z poliolefiny został specjalnie zaprojektowany do systemów wytwarzania energii słonecznej.
Kabel fotowoltaiczny H1Z2Z2-K — EN 50618 jest w pełni kompatybilny z większością komponentów fotowoltaicznych o napięciu znamionowym do 1500 V DC, w tym ze skrzynkami przyłączeniowymi PV i złączami PV, co czyni go idealnym rozwiązaniem do instalacji fotowoltaicznych w budynkach mieszkalnych, komercyjnych i użyteczności publicznej.
Zaprojektowany do długotrwałego użytku na zewnątrz, kabel zapewnia doskonałe parametry elektryczne, wytrzymałość mechaniczną i odporność na warunki środowiskowe, zapewniając bezpieczną i niezawodną transmisję mocy przez cały okres użytkowania systemu fotowoltaicznego.
Kabel fotowoltaiczny PNTECH
EN 50618 H1Z2Z2-K
1 ×** mm²
Napięcie stałe 1500 V
Nie odłączaj pod obciążeniem
Kabel fotowoltaiczny 4 mm²

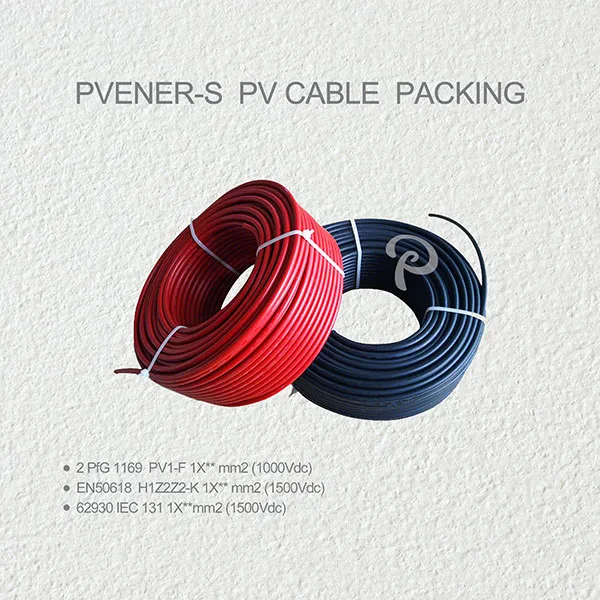

100 metrów na rolkę, 112 rolek na palecie

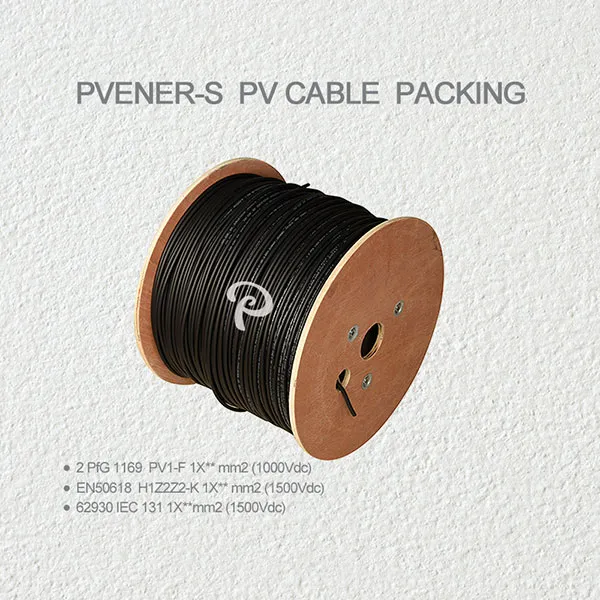

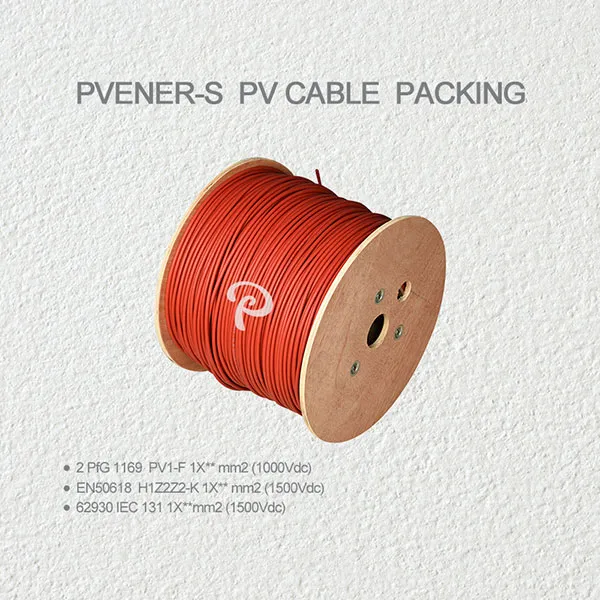

500 metrów na rolkę, 18 rolek na palecie
Załadunek kontenera
W jednym 20-stopowym kontenerze można załadować 20 palet
Personalizacja
Inne rozmiary kabli, długości rolek i opcje pakowania są dostępne na życzenie
1. Dyrygent
Przewodnik z cynowanej miedzi, wyprodukowany zgodnie z normą IEC 60228, klasa 5, zapewniający doskonałą elastyczność, przewodność i odporność na korozję.
2.Izolacja
Niskodymowa, bezhalogenowa, uniepalniona poliolefina o temperaturze 125°C, zapewniająca wysoką stabilność termiczną, bezpieczeństwo elektryczne i ochronę środowiska.
3. Zewnętrzna osłona
Niskodymowa, bezhalogenowa, opóźniająca palenie poliolefina o temperaturze 125°C, zapewniająca dużą odporność na ciepło, ścieranie i warunki zewnętrzne.
4. Proces specjalny
Technologia sieciowania wiązką elektronów (sieciowanie wiązką E), zwiększająca wytrzymałość mechaniczną, odporność na starzenie termiczne i długoterminową niezawodność.
| Nr artykułu | Produkt Nazwa |
Model | Oceniono Woltaż |
Krzyż dyrygenta przekrój mm2 |
Projekt nici Liczba x Ř mm |
Dyrygent opór Ω / km 20°C |
Zewnętrzna średnica mm | Osłona Kolor |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Czarny |
| PV-H1-15R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Czerwony |
| PV-H1-25B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Czarny |
| PV-H1-25R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Czerwony |
| PV-H1-40B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Czarny |
| PV-H1-40R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Czerwony |
| PV-H1-60B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Czarny |
| PV-H1-60R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Czerwony |
| PV-H1-100B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Czarny |
| PV-H1-100R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Czerwony |
| PV-H1-160B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Czarny |
| PV-H1-160R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Czerwony |
| PV-H1-250B | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Czarny |
| PV-H1-250R | Kabel fotowoltaiczny | H1Z2Z2-K | 1500 V prądu stałego | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Czerwony |
| PV-H1-350B | Kabel fotowoltaiczny | H1Z2Z3-K | 1500 V prądu stałego | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Czarny |
| PV-H1-350R | Kabel fotowoltaiczny | H1Z2Z4-K | 1500 V prądu stałego | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Czerwony |
| Projekt kabla | |
|---|---|
| Dyrygent | Cynowane przewody miedziane, zgodnie z IEC 60228, klasa 5 |
| Izolacja | 125 ℃ Poliolefiny o niskiej zawartości dymu, wolne od halogenów i zmniejszające palność |
| Kurtka zewnętrzna | Poliolefiny o niskiej zawartości dymu, wolne od halogenów i zmniejszające palność 125 ℃ |
| Specjalna technologia | Usieciowana wiązka elektronów |
| Charakterystyka elektryczna | |
| Napięcie znamionowe U0/U | AC 1000V, DC 1500V |
| Zakres temperatur | -40℃ do +90℃ |
| Maks. temperatura na przewodzie | 120 ℃ |
| Min. promień gięcia | 5 x średnica kabla |
| Standardy branżowe | EN 50618:2014 |
| Wytrzymałość na rozciąganie i wydłużenie | zgodnie z EN 60811-1-1 |
| Gięcie na zimno | zgodnie z EN 60811-1-4 |
| Właściwości wytrzymałości cieplnej | zgodnie z EN60216-2 |
| Bezhalogenowy | zgodnie z 50525-1 Załącznik B |
| Odporność na ozon | zgodnie z EN 50396 |
| Odporność na promieniowanie UV | zgodnie z HD 605/A1 |
| Charakterystyka płomienia | zgodnie z IEC 60332-1-2 |
| Wymiary i dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. | |
Posiadamy 10-letnie doświadczenie w produkcji kabli i złączy PV. Dziennie jesteśmy w stanie wyprodukować 200 000 metrów kabli fotowoltaicznych i 50 000 zestawów złączy fotowoltaicznych. Nasza standaryzowana paleta jest bardziej odpowiednia do sprzedaży globalnej. Nasza fabryka ma nie tylko 6 szybkich linii do produkcji kabli, ale także elektroniczny sprzęt do sieciowania napromienianiem, który jest kluczowym sprzętem do kontroli jakości kabla. Nasza zaawansowana technologia gwarantuje produkcję wysokiej jakości kabli.
