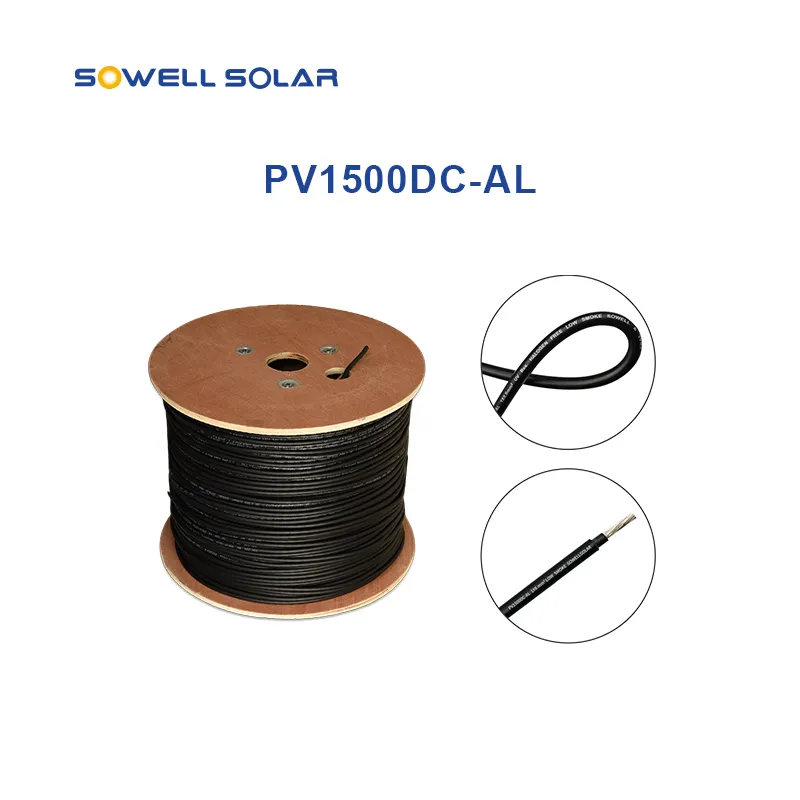

W miarę zwiększania się skali instalacji fotowoltaicznych, architektury 1500 V DC zwracają uwagę na swój potencjał w zakresie zmniejszania złożoności systemu i poprawy ekonomiki dużych projektów fotowoltaicznych.Aluminiowy kabel solarny PV1500DC-ALodzwierciedla ważną dyskusję branżową na temat tego, jak materiały przewodzące, konstrukcja elektryczna i trwałość na zewnątrz wpływają na wydajność nowoczesnych systemów energii słonecznej.
Przejście w kierunku systemów fotowoltaicznych wyższego napięcia nie polega po prostu na zwiększeniu napięcia znamionowego. Wymaga to również starannej koordynacji modułów, falowników, izolacji kabli, złączy i sprzętu zabezpieczającego. Zrozumienie tych zależności pomaga wyjaśnić, dlaczego dobór kabli stał się ważną częścią planowania projektu fotowoltaicznego.
Farmy fotowoltaiczne na skalę użytkową zawierają rozbudowaną sieć modułów i połączeń elektrycznych. W wielu instalacjach przejście z architektury systemu 1000 V na 1500 V DC umożliwia szeregowe połączenie większej liczby modułów, z zastrzeżeniem ograniczeń sprzętowych i lokalnych wymagań projektowych.
Taka konfiguracja może zmniejszyć liczbę pojedynczych ciągów i powiązanych komponentów elektrycznych potrzebnych dla danej wydajności instalacji. Może także skrócić długość niektórych tras kablowych i obniżyć koszty bilansowania systemu. Jednakże rzeczywiste oszczędności zależą od układu lokalizacji, wyboru sprzętu, konfiguracji falownika i decyzji inżynieryjnych.
Wyższe napięcie robocze stawia również większe wymagania w zakresie koordynacji izolacji, kompatybilności złączy i ochrony elektrycznej. Każdy element musi być odpowiedni do maksymalnego napięcia systemu i przewidywanych warunków środowiskowych.
Miedź jest tradycyjnie szeroko stosowana w kablach elektrycznych ze względu na jej wysoką przewodność. Aluminium oferuje inną równowagę właściwości, w tym niższą gęstość i potencjalnie niższe koszty surowca. Te cechy sprawiły, że przewodniki aluminiowe stały się obszarem zainteresowania w przesyłaniu energii na dużą skalę i wybranych zastosowaniach fotowoltaicznych.
Główną zaletą jest waga. Aluminium jest znacznie lżejsze niż miedź przy tej samej objętości, co może ułatwić obsługę i transport kabli. W projektach obejmujących rozległe sieci kablowe zmniejszenie masy przewodu może również mieć wpływ na planowanie instalacji.
Jednak aluminium i miedź nie są wymienne na podstawie prostej zasady jeden do jednego. Aluminium ma niższą przewodność elektryczną objętościową, dlatego przekrój poprzeczny przewodu musi być odpowiednio zaprojektowany, aby spełnić wymagania dotyczące przenoszenia prądu i spadku napięcia. Technologia połączeń ma również znaczenie, ponieważ aluminium może tworzyć warstwę tlenku, a nieodpowiednie zaciski mogą zwiększać rezystancję styków.
DlaAluminiowy kabel solarny PV1500DC-ALdlatego też odpowiednia ocena powinna uwzględniać wymiary przewodnika, prąd znamionowy, właściwości izolacyjne i kompatybilność z wybranymi złączami i zaciskami, a nie skupiać się wyłącznie na kosztach materiałów.
Odpowiedni kabel musi spełniać wymagania elektryczne i środowiskowe całej instalacji. Podczas planowania projektu należy zwrócić uwagę na następujące czynniki.
|
Czynnik wyboru |
Dlaczego to ma znaczenie |
|---|---|
|
Znamionowe napięcie prądu stałego |
Musi spełniać maksymalne napięcie systemu i obowiązujące normy |
|
Przekrój przewodu |
Wpływa na pojemność prądową, spadek napięcia i temperaturę przewodu |
|
Izolacja i osłona |
Chronić przed naprężeniami elektrycznymi i narażeniem na środowisko |
|
Odporność na promieniowanie UV i warunki atmosferyczne |
Ważne w przypadku kabli instalowanych na zewnątrz przez dłuższy czas |
|
Kompatybilność złącza |
Pomaga w utrzymaniu bezpiecznych połączeń elektrycznych o niskiej rezystancji |
|
Warunki instalacji |
Zgrupowanie kabli, temperatura otoczenia i sposób ich ułożenia wpływają na wydajność cieplną |
Dobór kabla powinien opierać się na rzeczywistych obliczeniach projektowych i zweryfikowanej dokumentacji produktu. Samo oznaczenie 1500V nie oznacza, że kabel nadaje się do każdej instalacji fotowoltaicznej.
Kable solarne mogą być narażone na działanie światła słonecznego, deszczu, wilgoci, wahań temperatury i ruchów mechanicznych przez lata. Źle dopasowana izolacja lub nieprawidłowa instalacja mogą przyspieszyć degradację, potencjalnie prowadząc do uszkodzeń izolacji, strat mocy lub przerw w konserwacji.
Z tego powodu specyfikacje projektu powinny określać obowiązującą normę kabla, napięcie znamionowe, zakres temperatur roboczych i wymaganą odporność na warunki środowiskowe. Praktyki instalacyjne również mają znaczenie: promień zgięcia, rozstaw podpór, ochrona przed ostrymi krawędziami i prawidłowe zakończenie – wszystko to ma wpływ na wydajność usługi.
Przewody aluminiowe wymagają szczególnej ostrożności w miejscach połączeń. Zaciski muszą być zatwierdzone dla materiału przewodu, a instalacja powinna przebiegać zgodnie z określonymi procedurami przygotowania i dokręcania. Te szczegóły pomagają zmniejszyć ryzyko luźnych połączeń i lokalnego przegrzania.
Rozwój systemów fotowoltaicznych 1500 V odzwierciedla szersze wysiłki mające na celu poprawę kosztów i wydajności infrastruktury energii słonecznej. Przewodniki aluminiowe mogą oferować praktyczne korzyści w odpowiednich zastosowaniach, ale ich działanie zależy od prawidłowego doboru wymiarów elektrycznych, kompatybilnych połączeń i zweryfikowanej trwałości.
Wraz z rozwojem projektów fotowoltaicznychAluminiowy kabel solarny PV1500DC-ALstanowi przydatny punkt wyjścia do badania, w jaki sposób materiały przewodzące pasują do projektu układu słonecznego wyższego napięcia. Ostatecznie rozsądne decyzje inżynieryjne – a nie same parametry napięcia czy wybór materiałów – decydują o tym, czy instalacja kablowa zapewnia bezpieczną, wydajną i niezawodną usługę.
